Подключение электрических проводов к сплит-системе требует внимательности и соблюдения техники безопасности. Рассмотрим правильную последовательность подключения кабелей к внутреннему и внешнему блокам кондиционера.
Содержание
Необходимые инструменты и материалы
- Медный кабель подходящего сечения (обычно 3×2.5 мм²)
- Отвертки (крестовая и плоская)
- Клеммная отвертка
- Индикатор напряжения
- Нож для зачистки проводов
- Изолента или термоусадочные трубки
Подготовка к подключению
Отключение электропитания
- Убедитесь, что автомат на щитке отключен
- Проверьте отсутствие напряжения индикатором
- Подготовьте место для работы
Определение схемы подключения

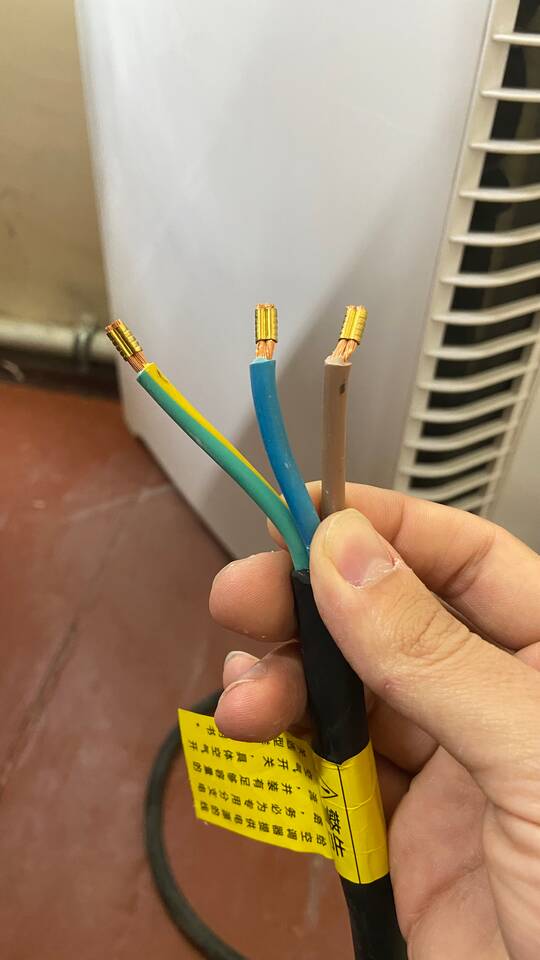

| Фаза (L) | Коричневый или черный провод |
| Ноль (N) | Синий провод |
| Земля (PE) | Желто-зеленый провод |
Процесс подключения проводов
Подключение внутреннего блока
- Снимите переднюю панель и защитную крышку
- Найдите клеммную колодку с обозначениями
- Зачистите концы проводов на 10-12 мм
- Подключите провода согласно схеме в инструкции
- Надежно затяните клеммы
Подключение внешнего блока
- Откройте защитную крышку клеммной коробки
- Проденьте кабель через гермоввод
- Соедините провода с соответствующими клеммами
- Убедитесь в надежности соединений
Проверка подключения
| Визуальный осмотр | Правильность расположения проводов |
| Механическая проверка | Надежность крепления в клеммах |
| Электрическая проверка | Тестером прозвоните цепь |
Финишные работы
- Аккуратно уложите провода внутри блоков
- Закройте защитные крышки
- Включите автомат и проверьте работу системы
Меры безопасности
- Работайте только при отключенном питании
- Используйте кабель с цельной изоляцией
- Не допускайте перегибов и повреждений проводов
- При сомнениях обратитесь к специалисту
